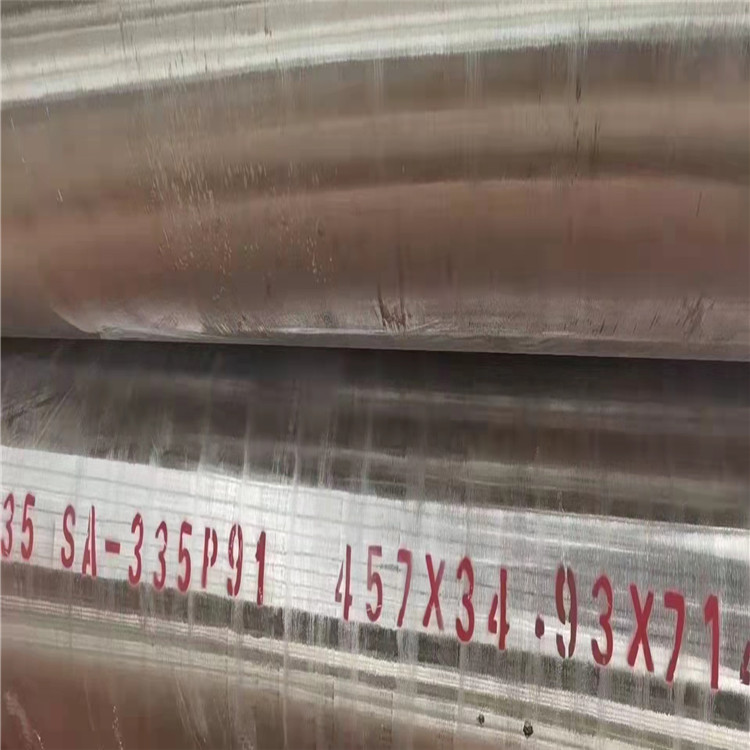

|
p91高壓鍋爐管是什么材質(zhì)管道怎么焊接
17日國內(nèi)焦炭市場(chǎng)暫穩(wěn)運(yùn)行。供應(yīng)方面，隨著重要會(huì)議召開，山西多地焦企有接到環(huán)保局通知18日-21日要求執(zhí)行72小時(shí)結(jié)焦。目前孝義、汾陽地區(qū)大部分焦企因?yàn)橐咔樵厦壕o缺、虧損等原因一直40%-50%的限產(chǎn)力度，其余地區(qū)多數(shù)也有30%左右的限產(chǎn)狀態(tài)，焦炭p91高壓鍋爐管供應(yīng)偏緊。大會(huì)期間，山西地區(qū)停產(chǎn)煤礦較多，停產(chǎn)時(shí)間在2-10天不等，原料端焦煤價(jià)格高位，對(duì)焦炭現(xiàn)貨價(jià)格有一定支撐。需求方面，下游鋼廠高爐開工小幅回落，對(duì)焦炭剛需仍在，且受疫情運(yùn)輸影響，部分鋼廠原料到貨不佳，廠內(nèi)庫存繼續(xù)回落，部分庫存告急的p91高壓鍋爐管鋼廠有落實(shí)本輪提漲。港口方面，港口可售資源偏少，貿(mào)易商多持謹(jǐn)慎觀望態(tài)度，集港意愿一般。預(yù)計(jì)焦炭第二輪提漲近期落地概率較大。
【廢鋼】今唐山廢鋼主穩(wěn)運(yùn)行，重a2870-2920，鋼筋切頭2920-2980，花鐵壓塊2930-2950。今期螺持續(xù)下行，市場(chǎng)信心受挫，但今晨鋼坯回漲20，一定程度上穩(wěn)定了市場(chǎng)心態(tài)，p91高壓鍋爐管鋼廠到貨有所減少，但在成品材成交偏差，鋼廠利潤有限的情況下，鋼廠對(duì)廢鋼多保持觀望態(tài)度，預(yù)計(jì)短期廢鋼觀望調(diào)整運(yùn)行。
P91鋼管使用性能具有以下優(yōu)點(diǎn)：①具有低的熱膨脹系數(shù)和良好的導(dǎo)熱性。②具有較高的室溫抗拉強(qiáng)度，δb最高達(dá)770MPa，而且塑性也較好。③沖擊韌度和材料脆性轉(zhuǎn)變溫度明顯優(yōu)于同類X20和EMl2鋼。④具有更高的高溫持久強(qiáng)度和許用應(yīng)力，在550℃高溫經(jīng)過105h運(yùn)行后的高溫持久強(qiáng)度是T22鋼的2倍，在540～610℃內(nèi)的許用應(yīng)力明顯高于T22、TP304H和X20鋼。⑤具有良好的整管彎曲加工性能。⑥高溫疲勞性能優(yōu)于T22和TP304H鋼，高溫抗氧化性能高于T22鋼。 力學(xué)性能 T91/P91、9Cr1Mo鋼的室溫力學(xué)性能。鋼種 屈服極限 抗拉強(qiáng)度 伸長率 沖擊吸收 硬度 T91/P91 ≥415 ≥585 ≥20 ≥68 ≤250 9Cr1Mo ≥205 ≥415 ≥30 ≥ HRB≤89
P91鋼焊接工藝
�、兕A(yù)熱200～250 ℃；②焊接，層間溫度200～300 ℃；③焊后冷卻，速度為 80～100 ℃/h；④100～150 ℃保溫1 h；⑤730～780 ℃回火1 h；⑥以不大于5 ℃/min速度冷卻
Φ42 mm×5mm的P91小徑管對(duì)接的焊接工藝評(píng)定。采取的預(yù)熱溫度為200℃，焊后冷卻到150℃，保溫1h后進(jìn)行回火，回火溫度為750～780℃，保溫1h，升降溫速度均小于5℃/min。焊后對(duì)試樣進(jìn)行外觀檢查、斷口檢查、無損檢測(cè)、拉伸和彎曲試驗(yàn)，結(jié)果均合格，這也說明上述焊接工藝是行之有效的。
|
